表面电阻不等于表面电阻率：一把探头背后的“几何换算”

　　实际上，仪器首先测到的是电阻，而能否将这个结果称为“表面电阻率”，关键取决于电极结构及其几何换算系数。

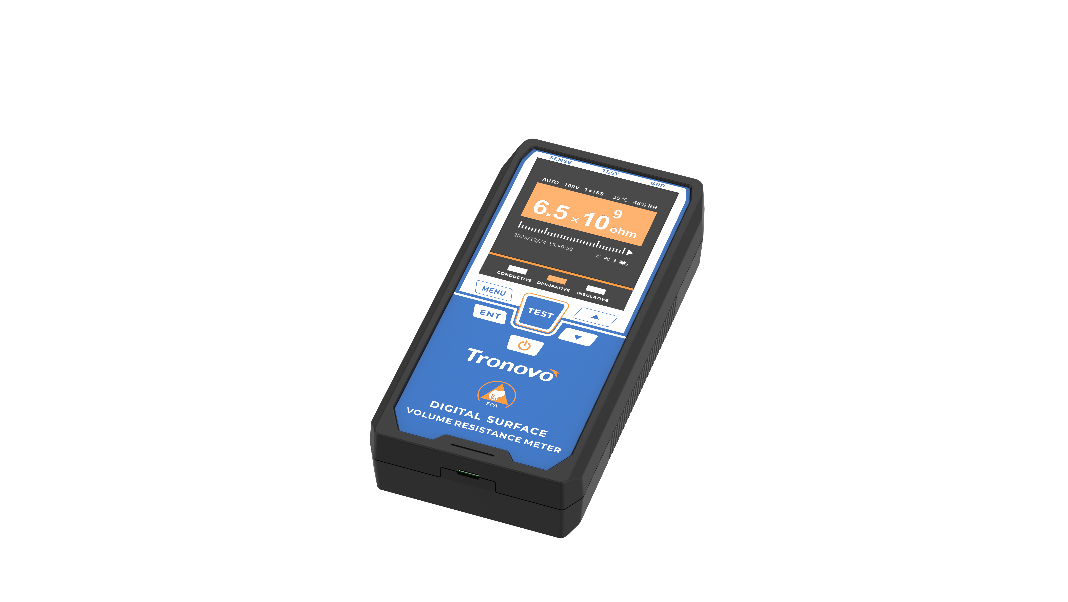

　　以埃用表面电阻测试仪为例，这款仪器可用于表面电阻、点对点电阻、点对地电阻及体积电阻等项目的检测，适用于桌垫、地面材料、防静电服装、包装材料及多种平面材料。 但不同测试项目使用的电极不同，结果的名称、单位和换算方式也不能混用。

　　仪器直接测到的，首先是电阻：

　　无论使用平行电极还是同心环电极，仪器的基本工作原理都是施加规定的直流测试电压 U，测量流经材料表面的电流 Is，再根据欧姆定律计算：

　　Rs = U/Is

　　这里得到的 Rs，是两个电极之间的表面电阻。

　　而表面电阻率ρs是用于评价材料表面传导和泄放电荷能力的重要参数。测量时，仪器在材料同一表面的两个电极之间施加直流电压，并检测沿材料表面流动的电流。

　　ρs =（U ÷ L）÷（Is ÷ D）

　　其中L是单位长度，D是单位宽度。

　　相关技术资料对表面电阻的定义也下：两个特定结构的电极位于材料同一侧，电压与电极之间表面电流的比值，就是表面电阻；而表面电阻率则是在此基础上进一步考虑电极间距和有效宽度后得到的材料参数。

　　这一区别非常重要。表面电阻不仅受材料影响，也受电极形状、尺寸和间距影响；表面电阻率则用于尽量排除电极几何尺寸带来的影响，更接近材料自身的表面导电特性。

　　平行电极为什么需要乘一个几何系数？

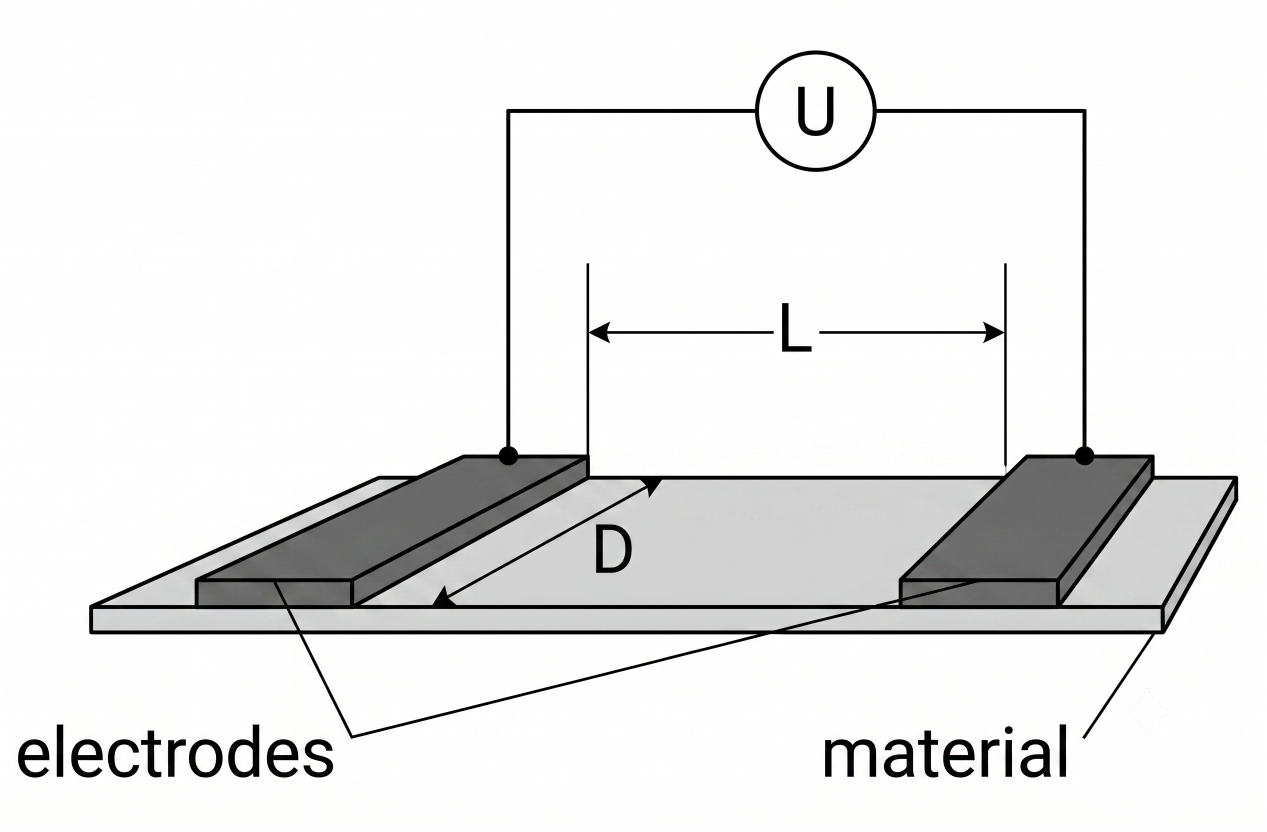

　　对于理想平行电极，可将表面电阻率表示为：

　　表面电阻率 = 表面电阻 × D ÷ L

　　其中：

　　D为电极的有效长度，也可理解为表面电流通道的有效宽度；

　　L为两个平行电极之间的有效净距离；

　　D/L就是平行电极的几何换算系数。

　　当 D=L 时，几何系数等于1，此时表面电阻与表面电阻率在数值上相同。但这并不意味着所有平行电极的系数都天然等于1，取决于厂家设备的设计和生产。

　　比如埃用仪器根据技术团队对其平行电极实际结构的尺寸复核，其有效几何比为：D ÷ L = 1.6

　　因此，内置平行电极测得的原始表面电阻，应按下式换算：

　　ρs = Rs ×（D ÷ L）=1.6Rs

　　例如，仪器原始测得的电极间表面电阻为：1× 10⁸ Ω

　　经过平行电极几何系数修正后，表面电阻率应为：1.6×Rs=1.6 × 10⁸ Ω/sq

　　同心环电极为什么要选择×10？

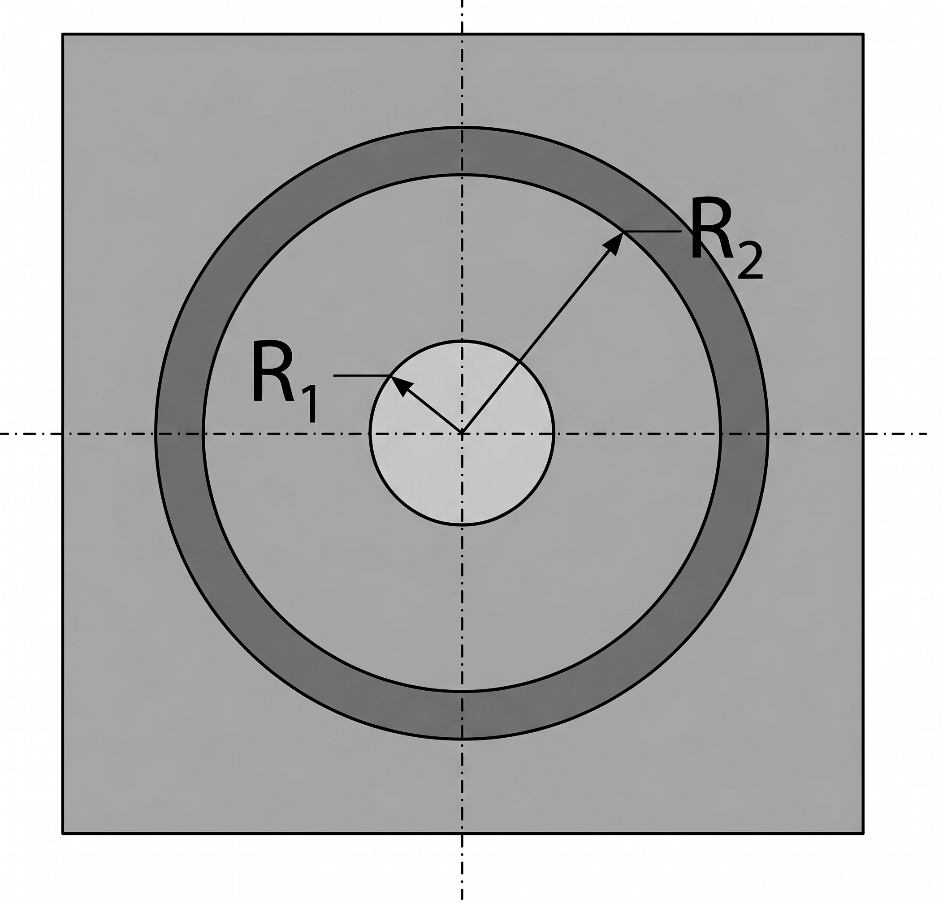

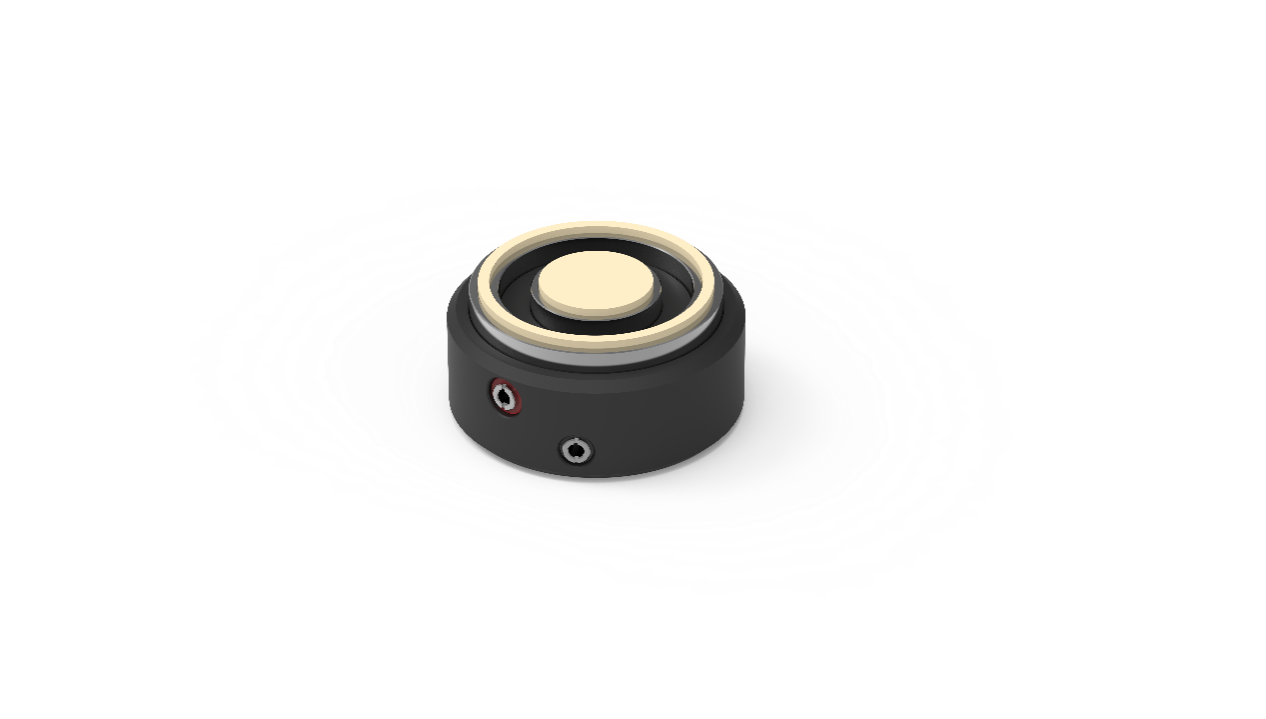

　　同心环电极由中心圆电极和外环电极组成。仪器首先测量中心电极与外环电极之间的表面电阻，然后再根据两个电极的半径计算表面电阻率。

　　其几何换算关系为：

　　ρs = Rs × [2 × π ÷ ln（R2 ÷ R1）]

　　其中：

　　R1为中心电极的外半径；

　　R2为外环电极的内半径；

　　因此，同心环的几何系数为：

　　k = 2 × π ÷ ln（R2 ÷ R1）

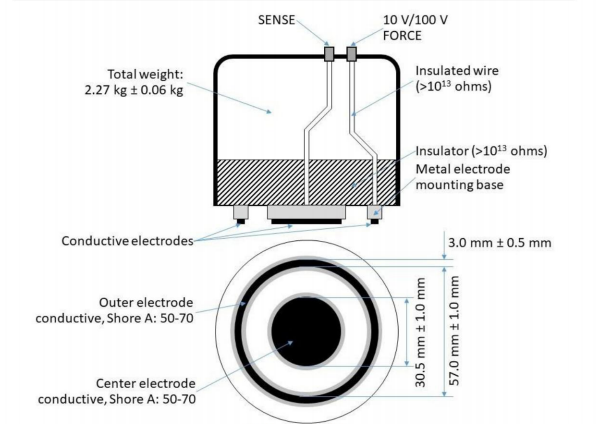

　　TM5402相关技术资料给出的示例尺寸为：

　　R1=15.3 mm

　　R2=28.6 m

　　代入后可得：

　　k = [2 × π] ÷ ln（28.6 ÷ 15.3） ≈ 10.04

　　工程应用中可近似取为10，

　　因此：ρs ≈ 10 × Rs

　　如果同心环电极测得的原始表面电阻为：

　　Rs = 1.0 × 10⁷ Ω

　　经过×10几何换算后，表面电阻率就是：

　　1.0×108 Ω/sq

　　技术资料也明确指出，表面电阻率等于测得的表面电阻乘以一个仅由电极几何形状决定的系数。

　　与这一原理相对应，埃用表面电阻测试仪说明书规定：使用环形电极测量表面电阻率时，应选择 X10档位，同时将测量单位设置为 ohms/sq。

　　需要特别注意的是，×10并不是所有环形电极都通用的固定系数。只有当环形电极的 R1 和 R2 满足相应标准尺寸关系时，其几何系数才约等于10。更换不同尺寸的环形电极后，应重新计算几何系数，不能直接沿用×10。

　　准确检测，不只是把仪器放上去

　　在实际检测中，即使电极系数选择正确，测试结果仍可能受到温度、湿度、电极接触状态、测试电压和施加电压时间等因素影响。相关资料指出，电介质材料的电阻特性会随温湿度变化，电极与材料表面的接触方式也会显著影响结果。

因此，规范的表面电阻率测量至少应做到：

　　明确所使用的电极结构；

　　确认电极的有效尺寸和几何系数；

　　选择正确的倍率档位和显示单位；

　　保证材料表面清洁、平整且接触稳定；

　　按规定的测试电压和测试时间读数；

　　在报告中记录必要的环境条件。

　　一台专业的电阻测试仪，不应只是显示一个数字，更应清楚回答三个问题：测的是什么、使用了什么电极、结果经过了怎样的几何换算。

　　仪器菜单中的一个倍率变化，背后反映的却是表面电阻与表面电阻率之间严谨的物理关系。埃用对表面电阻测试仪的平行电极结构进行重新复核，正是希望让每一个显示结果都能与电极结构、测量原理和报告单位相对应。

　　因为在静电检测领域，真正可靠的测量，不只是“测得出来”，更要“说得清楚、算得准确、经得起验证”。
